Detalhes do produto:
Condições de Pagamento e Envio:
|
Escala do ampère: | 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 75A, 100A | Pólos disponíveis: | 3 pólo do pólo 4 |
---|---|---|---|
certificado: | CE | Finalidade: | para a proteção da distribuição de poder |
Unidade da viagem: | magnético térmico | Corrente nominal: | Fixo |
Realçar: | Disjuntor de fuga à terra,Interruptores residenciais |

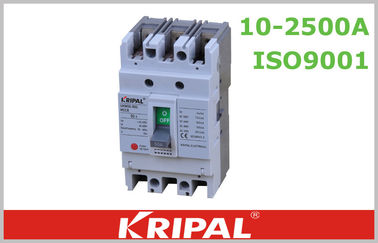

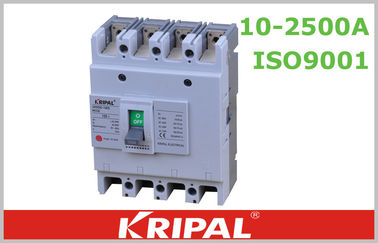

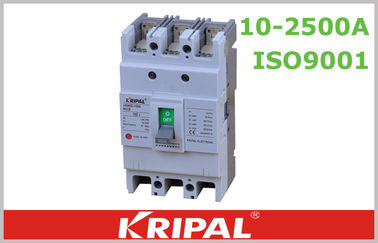

Interruptor magnético térmico 63A da distribuição da corrente eléctrica
O interruptor moldado série do caso UKM30 é produtos da alto-tecnologia no século XXI com projeto avançado, elevado desempenho, o apprearance agradável e dimensão delicada.
Descrição:
O disjuntor moldado série do cicuit do caso UKM30 é apropriado para C.A. 50Hz/60Hz do circuito, tensão avaliado até AC660V, corrente de funcionamento Rated até 250A. Caracteriza o desempenho seguro da estrutura normal, elevação que quebra a capacidade, usada para a distribuição de poder e protegendo o circuito e o equipamento elétrico
contra a sobrecarga e procurar um caminho mais curto. Cumpre com o padrão de IEC 60947-2.
Especificações:
Tipo | UKM30-63S | UKM30-100S | UKM30-250S | |||
Corrente avaliado dentro (A) | 10,16,20,32,40,50,63 | 16,25,32,40,50, 63,75,100 | 100.125.150.175.200.225.250 | |||
Número de pólos | 3 | 3 | 4 | 3 | 4 | |
Tensão avaliado Ui (V) | AC690V | AC690V | AC690V | |||
Distância do arco (milímetro) | ≤50 | ≤50 | ≤50 | |||
Finais avaliados procuram um caminho mais curto a quebra capitily de Icu/CI (o KA) | AC690V | - | 5/3 | 5/3 | ||
AC400V | 10/5 | 50/35 | 50/35 | |||
AC230V | 25/13 | 100/50 | 100/50 | |||
Desempenho operacional (épocas) | EM | 6000 | 6000 | 2000 | ||
FORA DE | 8500 | 8500 | 7000 | |||
Dimensões (milímetros) | a | 75 | 90 | 120 | 105 | 140 |
b | 130 | 155 | 165 | |||
c | 68 | 68 | 68 | |||
Peso (quilograma) | 0,75 | 1,1 | 1,4 | 1,5 | 1,9 | |
Freqüência avaliado da operação | 120 | 120 | 120 |
Retardação de tempo inversa característica do interruptor para a distribuição:
Nome da corrente do teste |
Épocas da corrente avaliado |
(h) Tempo convencional |
Estado de Intial |
||
Inm≤40 |
40 |
In>250 |
|||
Corrente detropeço convencional |
1,05 |
≥1h |
≥2h |
≥2h |
Frio |
Corrente de tropeço convencional |
1,3 |
<1h> |
<2h> |
<2h> |
Térmico |
Tempo retornável |
3 |
Corrente da característica de retorno |
Corrente da característica de retorno |
Corrente da característica de retorno |
Frio |
3 |
5s |
8s |
12s |
Frio |
Classificação do mccb:
É classificado em tripolar e em quatro-pólos de acordo com o número do pólo do produto. O tipo para o pólo neutro de produtos tetrapolares é classificado em quatro tipos:
Datilografe A: O pólo de N não pode ser instalado com elemento de tropeço atual excedente, e sempre ligar, não pode ligar e desligar junto com outros três pólos.
Tipo B: O pólo de N não pode ser instalado com elemento de tropeço atual excedente, pode ligar e desligar junto com outros lá pólos.
Tipo C: O pólo de N pode ser instalado com elemento de tropeço atual excedente, e igualmente pode ligar e desligar junto com outros três pólos.
Tipo D: O pólo de N é instalado com elemento de tropeço atual excedente, e sempre ligar, não pode desligar junto com outros pólos.
Finalidade:
